Mô tả sản phẩm

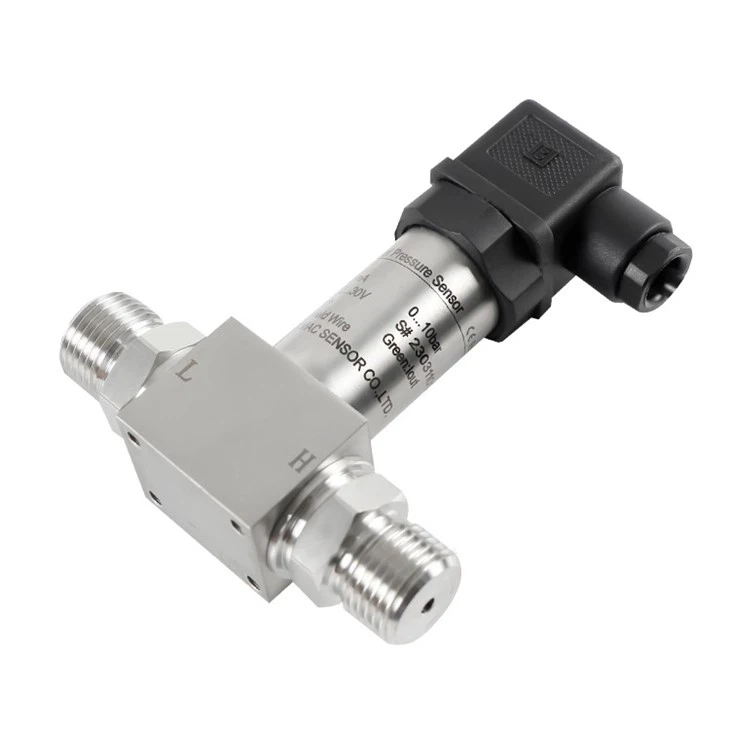

Bộ truyền DP dòng P803 là thiết bị có độ tin cậy và độ chính xác cao được chế tạo bằng thép không gỉ 316L chất lượng cao, có cảm biến áp suất silicon nhập khẩu có độ chính xác cao, bộ khuếch đại chuyên dụng và bộ truyền mạch chuyển đổi V/I. Thiết bị được thiết kế để chịu được điện áp cao, dòng điện cao, từ trường cao, cực chì, v.v. Cảm biến áp suất này sử dụng chip áp suất vi sai piezoresistive làm thành phần cảm biến, mang lại độ chính xác và độ ổn định cao. Sản phẩm này có phạm vi ứng dụng rộng và lý tưởng để thử nghiệm áp suất chất lỏng và khí, đo nước, dầu và chất lỏng có tính ăn mòn nhẹ.
Tính năng sản phẩm
- Độ tin cậy, độ ổn định và độ chính xác cao trong phép đo DP
- Ứng dụng đa năng trong thử nghiệm áp suất chất lỏng, khí, nước, dầu và chất lỏng có tính ăn mòn nhẹ
- Được chế tạo bằng thép không gỉ 316L để có độ bền cao
- Cảm biến áp suất silicon nhập khẩu có độ chính xác cao
- Thiết kế chuyên dụng cho điện áp cao, dòng điện cao, từ trường cao, chì phân cực và các điều kiện khắc nghiệt khác
Đặc điểm kỹ thuật sản phẩm
|
Phạm vi áp |
10~50KPa |
51~100KPa |
101~200KPa |
201~500KPa |
501~1000KPa |
1~20Bar |
|||
|
Quá tải cổng cao |
50…500 kPa |
500…1000 kPa |
10…20 thanh |
20…40 thanh |
40…50 thanh |
10…105Bar |
|||
|
Quá tải cổng thấp |
30…150 kPa |
150…300 kPa |
300…600 kPa |
600..1000 kPa |
1…1,5 thanh |
1,5…55 thanh |
|||
|
Áp suất tĩnh tối đa |
1…5 thanh |
5…20 thanh |
20…40 thanh |
40…50 thanh |
50 thanh |
50…100 thanh |
|||
|
Sự chính xác |
Nhỏ hơn hoặc bằng ±0.25%FS (theo tùy chỉnh); Nhỏ hơn hoặc bằng ±0.5%FS (Điển hình); Nhỏ hơn hoặc bằng ±1.0%FS Tùy chọn |
||||||||
|
Sự ổn định |
Tiêu chuẩn: {{0}}.1%FS, Tối đa: 0,2%FS |
||||||||
|
Nhiệt độ trung bình. |
-20 độ ~85 độ /125 độ (với thiết bị làm mát) |
||||||||
|
Bồi thường tạm thời |
{{0}} độ ~50 độ hoặc 0 độ ~80 độ hoặc tùy chỉnh |
||||||||
|
Tương thích trung bình |
Tương thích với thép không gỉ 316 |
||||||||
|
Dây điện tử |
2 Dây |
3 Dây |
4 dây |
||||||
|
Đầu ra |
4~20mA |
0~5V |
0~10 V |
RS485 MODBUS |
|||||
|
Nguồn cấp |
12~36Vdc (Điển hình: 24 V DC) |
9~36Vdc (Điển hình: 24 V DC) |
15~36Vdc (Điển hình: 24 V DC) |
10-30Vdc (Điển hình: 24 V DC) |
|||||
|
Kết nối điện |
Cáp cố định và chống nước IP67; Hộp đấu nối DIN43650 IP65 |
||||||||
|
Áp lực kết nối cổng |
1/4''-18NPT cái; G1/4'' đực; G1/2'' đực; RG=Ø8/Ø10 miệng khí tùy chọn (tùy chỉnh) |
||||||||
|
Không thấm nước |
IP65 đến IP68 tùy chọn theo từng model |
||||||||
Mô tả sản phẩm
Chú phổ biến: máy phát áp suất vi sai kỹ thuật số, nhà sản xuất máy phát áp suất vi sai kỹ thuật số Trung Quốc, nhà cung cấp
Tính năng sản phẩm
- Độ tin cậy, độ ổn định và độ chính xác cao trong phép đo DP
- Ứng dụng đa năng trong thử nghiệm áp suất chất lỏng, khí, nước, dầu và chất lỏng có tính ăn mòn nhẹ
- Được chế tạo bằng thép không gỉ 316L để có độ bền cao
- Cảm biến áp suất silicon nhập khẩu có độ chính xác cao
- Thiết kế chuyên dụng cho điện áp cao, dòng điện cao, từ trường cao, chì phân cực và các điều kiện khắc nghiệt khác
Kích thước sản phẩm
Đặc điểm kỹ thuật sản phẩm
|
Phạm vi áp |
10~50KPa |
51~100KPa |
101~200KPa |
201~500KPa |
501~1000KPa |
1~20Bar |
|||
|
Quá tải cổng cao |
50…500 kPa |
500…1000 kPa |
10…20 thanh |
20…40 thanh |
40…50 thanh |
10…105Bar |
|||
|
Quá tải cổng thấp |
30…150 kPa |
150…300 kPa |
300…600 kPa |
600..1000 kPa |
1…1,5 thanh |
1,5…55 thanh |
|||
|
Áp suất tĩnh tối đa |
1…5 thanh |
5…20 thanh |
20…40 thanh |
40…50 thanh |
50 thanh |
50…100 thanh |
|||
|
Sự chính xác |
Nhỏ hơn hoặc bằng ±0.25%FS (theo tùy chỉnh); Nhỏ hơn hoặc bằng ±0.5%FS (Điển hình); Nhỏ hơn hoặc bằng ±1.0%FS Tùy chọn |
||||||||
|
Sự ổn định |
Tiêu chuẩn: {{0}}.1%FS, Tối đa: 0,2%FS |
||||||||
|
Nhiệt độ trung bình. |
-20 độ ~85 độ /125 độ (với thiết bị làm mát) |
||||||||
|
Bồi thường tạm thời |
{{0}} độ ~50 độ hoặc 0 độ ~80 độ hoặc tùy chỉnh |
||||||||
|
Tương thích trung bình |
Tương thích với thép không gỉ 316 |
||||||||
|
Dây điện tử |
2 Dây |
3 Dây |
4 dây |
||||||
|
Đầu ra |
4~20mA |
0~5V |
0~10 V |
RS485 MODBUS |
|||||
|
Nguồn cấp |
12~36Vdc (Điển hình: 24 V DC) |
9~36Vdc (Điển hình: 24 V DC) |
15~36Vdc (Điển hình: 24 V DC) |
10-30Vdc (Điển hình: 24 V DC) |
|||||
|
Kết nối điện |
Cáp cố định và chống nước IP67; Hộp đấu nối DIN43650 IP65 |
||||||||
|
Áp lực kết nối cổng |
1/4''-18NPT cái; G1/4'' đực; G1/2'' đực; RG=Ø8/Ø10 miệng khí tùy chọn (tùy chỉnh) |
||||||||
|
Không thấm nước |
IP65 đến IP68 tùy chọn theo từng model |
||||||||
